Guide de pose gouttière aluminium

Guide de pose gouttière aluminium


Les gouttières aluminium de développé 300 se posent facilement grâce à un système de jonction. L’étanchéité se fait grâce au silicone.

Voici les 7 coloris disponibles :

Gouttière Aluminium Blanc
Gouttière Aluminium Gris métal
Gouttière Aluminium Brun
Gouttière Aluminium Gris Ardoise
Gouttière Aluminium Miel
Gouttière Aluminium Noir
Gouttière Aluminium Sable

 CARACTÉRISTIQUES

Avant de commencer, respectez quelques conseils de sécurité :

  • Travaillez dans des conditions optimum de sécurité.
  • Vérifiez le bon état de vos outils.
  • Si vous avez besoin de couper des chutes de gouttières et de tuyaux, faites le bien droit pour faciliter l'emboîtement.

Pour quel type de toiture?

Surface projetée de la toiture Développé de la gouttière Diamètre de descente
Inférieure à 30m2 16 (160 mm)  60 mm
Entre 30m2 et 80m2 25 (250 mm) / 300 aluminium 80 mm
Superieure à 80m2 33 (330 mm) / 300 aluminium 100 mm


Vous pouvez utilisez cette gamme aluminium 300 sur une toiture allant de 30m2 à plus de 80 m2.

Shéma :

  1. Angle extérieur 90°
  2. Naissance frontale
  3. Crochet écarteur
  4. Fixation tuile
  5. Gouttière aluminium
  6. Naissance latérale
  7. Pare-feuille
  8. Coude latéral A
  9. Dévoiement
  10. Coude latéral B
  11. Tuyau de descente 2 mètres
  12. Fixation de descente
  13. Récupérateur d'eau
  14. Col de cygne
  15. Jonction
  16. Fond droit
  17. Angle intérieur 90°


1. La pente

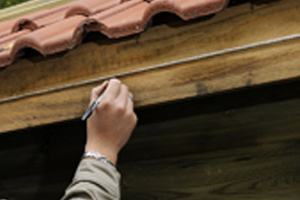

Calculez et tracez à l'aide d'un cordeau la pente en lui donnant une inclinaison de 2 mm par mètre.


2. utilisez la jonction pour raccorder les Gouttières entre elles

La Jonction Gouttière Aluminium permettra de raccorder 2 Gouttières Aluminium moulurées entre elles.

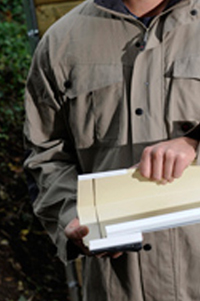

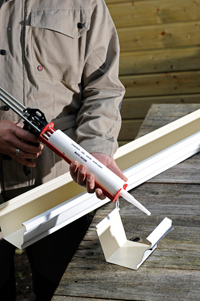

1) Faîtes 2 joints de Silicone à 5 cm de chaque bord. 2) Emboîtez de 5 cm la jonction par derrière. 3) Rabattez la devant sur la Gouttière Aluminium
4) Vissez la jonction à l’aide d’une vis auto-foreuse de la même couleur que vos Gouttières Aluminium 5) emboîtez à présent l’autre Gouttière Aluminium dans la jonction.


La Jonction Gouttière Aluminium ne sert en aucun cas à relier une gouttière à une naissance, ni même à un angle ! Elle ne s'utilise qu'entre deux Gouttières Aluminium uniquement !


3. Posez les crochets écarteur

Le crochet écarteur aluminium

Le crochet écarteur aluminium permet de monter la gouttière sur un bandeau ou une planche de rive.

Il se place tous les 40 cm.

Le crochet écarteur aluminium s'adapte sur toutes les fixations (hampes, fixations tuile, fibro).

4. Posez les fonds (talon) aluminium



Emboitez les fonds du bon coté de la gouttière
et faites un joint de silicone pour l'étanchéité.

5 Installez la Naissance Aluminium

La naissance permet de raccorder votre Gouttière Aluminium à votre descente.

5.1 Choisissez votre Naissance Aluminium

A) Si votre descente descend
face au mur utilisez :
B) Si votre descente se fait sur le pignon
« coté » de votre maison, utilisez :
C) Si votre descente est cylindrique utilisez :
Une Naissance Frontale Aluminium Une Naissance Latérale aluminium Une Naissance Cylindrique aluminium diametre 70

Naissance Frontale Aluminium

La naissance frontale aluminium est faite pour une descente de face.
Elle doit être placé à la verticale du regard d'évacuation.




Naissance Latérale Aluminium

La naissance latéral aluminium est faite pour une descente sur pignon.
Elle permet à la descente de récupérer le mur de coté du montage.


La Naissance Latérale Aluminium se raccorde à un Tuyau de descente Aluminium qui part sur le côté de la maison (pignon) par 2 Coudes Latéraux Aluminium A et B pour rejoindre la descente.


Naissance Cylindrique 80 aluminium



La Naissance Cylindrique Aluminium 80 permet le raccordement de la Gouttière Aluminium moulurée à une descente cylindrique.
Attention son diamètre est de 70 mm




5-2. Emboîtez la Naissance Aluminium

1) Faîtes 2 joints de silicone à 5 cm de chaque bord. 2) Emboîtez de 5 cm la naissance par derrière. 3) Vissez la naissance à l’aide d’une vis auto-foreuse de la même couleur que vos gouttières.

6. La descente

6.1 Choisissez vos coudes (frontal ou latéral)



a ) pour une descente de face

coude frontal a et b

Utilisez des coudes frontaux sur une naissance frontale



Il y a des coudes A et B pour éviter de voir les "coutures" apparentes


MESUREZ VOTRE DÉPORT DE TOIT !
(3 Configurations possibles)

Si votre déport de toit est entre 25 et 33 cm
utilisez juste les coudes frontaux A et B.




Si votre déport de toit est supérieur à 33 cm utilisez
un dévoiement.

Le dévoiement s'incère entre les 2 coudes A et B.

Il fait 50 cm et se coupe facilement pour s'ajuster.


Si le déport de toit est inférieur à 25 cm: utilisez
un col de cygne et renseignez sa dimension.

Le col de cygne remplace les 2 coudes frontaux.


b )  pour une descente sur pignon (coté)

coude latéral A et B

Utilisez des coudes latéraux sur une naissance latérale

Il y a des coudes A et B pour éviter de voir les "coutures" apparentes


Assurez-vous de la bonne verticalité face au regard d'évacuation


6.2 Posez les coudes

1) emboîtez le coude A dans le coude B

2) reliez le coude A à la naissance
puis vissez le à l’aide d’une
vis auto-foreuse de la même couleur.




7. Fixez le tuyau de descente


LA FIXATION DE DESCENTE

Utilisez 1 fixation de descente au mètre soit 2 par Tuyau de descente aluminium

1) Fixez la grande partie de la fixation sur le tuyau. 2) Mettez d’aplomb votre tuyau. 3) Marquez l’endroit où arrive la lumière de la fixation.
4) Fixez la petite partie de la fixation sur le mur. 5) Emboîtez l’ensemble de la fixation et vissez les deux parties ensemble à l'aide de vis auto-foreuse de même couleur.

8. Finition

vis autoforeuse





















Finissez en utilisant les vis auto-foreuse au niveau :
Comptez 1 paquet de vis auto-foreuse par descente

  • des jonctions
  • des naissances
  • Les angles
  • Les coudes



Enlevez le film protecteur

Enlevez le film protecteur sur :

  • Les jonctions
  • Les naissances
  • Les gouttières

 mettez le silicone

Utilisez le silicone pour parfaire l'étanchéité en dernier



 Comptez 1 cartouche pour 12 mètres linéaires de gouttière.

Votre installation est finie !
