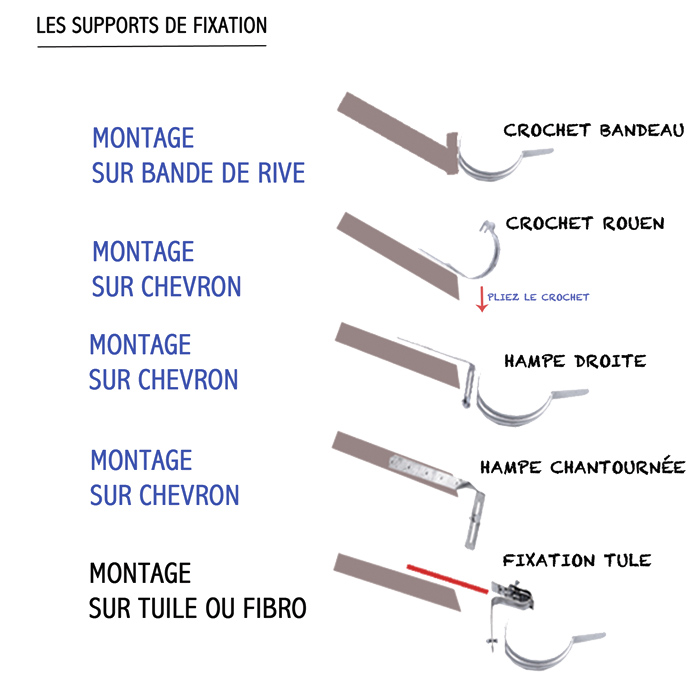

Guide de pose des crochets et supports de fixation



Les hampes (pose sur chevron)

Il existe 2 types de hampe pour de la pose sur chevron

Hampe chantournée 335

La hampe chantournée qui évite d'enlever les tuiles, elle vient se visser sur le coter du chevron.



Hampe droite 235 et 335

La hampe droite 235 et 335 mm vous permet de fixer sur chevron votre crochet bandeau ou crochet aluminium écarteur.

Vous devez découvrir un rang de tuile pour la posez sur le chevron
vissez le crochet qui correspond à votre type de gouttière.


Pose sur tuile et sur fibro

Fixation tuile

La fixation tuile se fixe directement sur la tuile, c'est le moyen le plus simple pour poser sa gouttière.

Vissez dessus le crochet correspondant à votre type de gouttière (le crochet bandeau pour les gouttières demi-ronde ou crochet écarteur pour les gouttières aluminium).



Fixation fibro



Même système de pose que la fixation tuile mais pour installation sur tôle ondulée.


Les crochets pour gouttière demi-ronde

Le crochet bandeau

Il sert à fixer la gouttière à une planche de rive, se pose tous les 40 cm.

Il existe en DEV 16, 25, et 33. Il est en acier pour le zinc, acier galva et en cuivre pour le cuivre.



Le crochet Rouen

Fixez le crochet sur le chevron

Pliez le ensuite
Il sert à fixer la gouttière à un chevron sur la charpente ou les chevrons.
Il se fixe à l'aide de pointes. Une fois fixer plier le perpendiculairement au mur.
Il existe en DEV 25, et 33. Il est en acier pour le zinc, acier galva et en cuivre pour le cuivre.


Le crochet pour gouttière aluminium

Le crochet écarteur

Il se fixe sur le bandeau et s'adapte avec tous types de hampe ainsi que les pinces tuiles et pince fibro.
